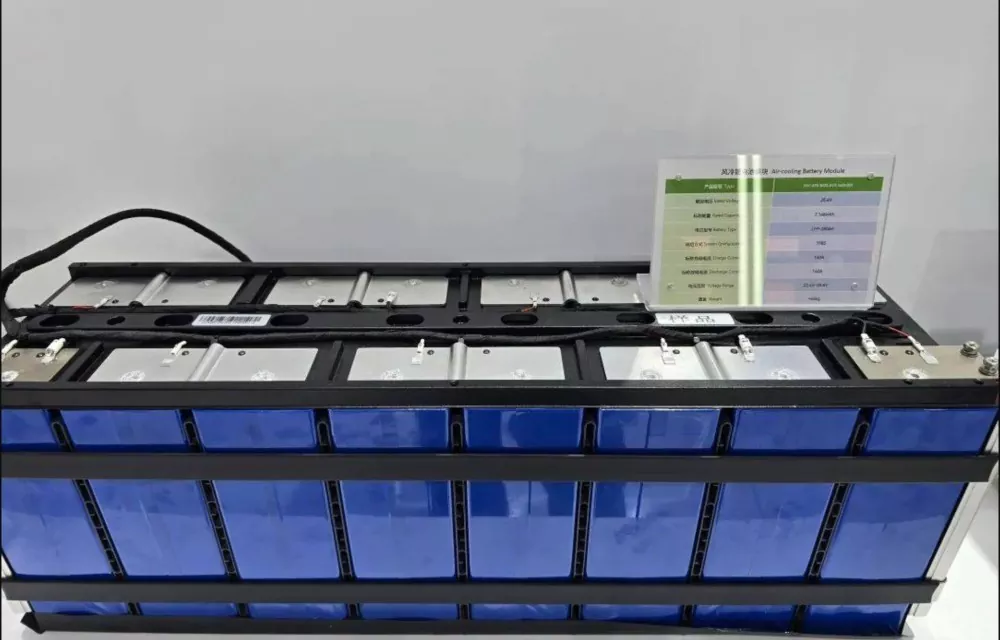

Cablu CCS pentru acumulatori de stocare a energiei

Cable CCS pentru acumulatori de stocare a energiei este o componentă de gestionare și conexiune a bateriei care integrează cablajele tradiționale (sârme, terminale, conectori) cu bare colectoare, părți structurale din plastic, senzori de temperatură și alte elemente într-o singură unitate. Spre deosebire de CCS bazat pe circuit imprimat flexibil (FPC), acesta păstrează structura clasică a cablajului de cabluri și modernizează sistematic cablajele de detectare împrăștiate și dezorganizate anterior printr-un design modular și integrat. Ca „rețea neuronală structurată” a Sistemului de management al bateriei (BMS), este responsabilă pentru colectarea în mod fiabil a semnalelor de tensiune și temperatură de la fiecare celulă individuală, servind ca un modul fundamental fundamental pentru monitorizarea siguranței bateriei, evaluarea stării și optimizarea performanței în sistemele staționare de stocare a energiei.

Structura de bază și caracteristici

1. Design modular integrat:

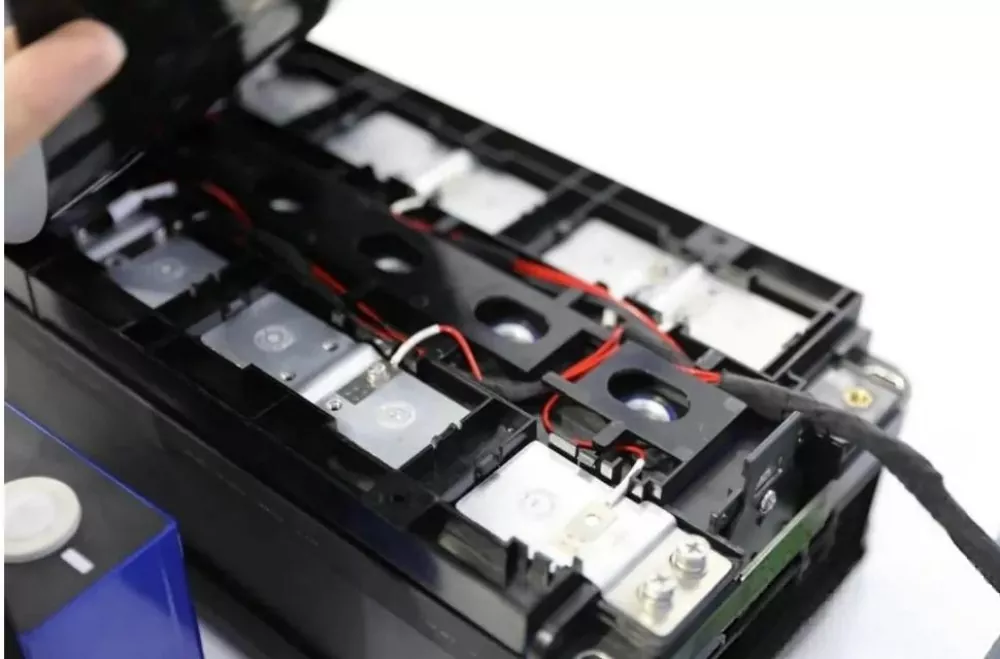

Cablurile de prelevare a tensiunii independente împrăștiate și firele senzorului de temperatură sunt integrate în ansambluri ordonate de cablaj prin conectori și terminale. Acestea sunt pre-asamblate cu bare colectoare din cupru/aluminiu (care transportă conexiuni în serie de celule/paralele) și console izolatoare din plastic (plăci izolatoare) pentru a forma un modul complet. Acest design transformă în mod fundamental modul de asamblare tradițional de „punerea întâi a firelor împrăștiate, apoi atașarea terminalelor”, creând unități funcționale standardizate adaptate pentru instalațiile de stocare a energiei la scară largă.

2. Arhitectură de conexiune stabilă și de încredere:

Conexiunile dintre barele colectoare și bornele de celule utilizează de obicei procese de înaltă fiabilitate, cum ar fi sudarea cu laser.

Conexiunile electrice dintre cablajul de cabluri și punctele de detectare de pe barele colectoare sunt realizate prin sertizare, sudură sau integrare în conectori, asigurând o structură robustă și evitând riscul slăbirii fiecărui fir.

3. Adaptabilitate la automatizare:

În timp ce cablurile tradiționale împrăștiate se bazează pe asamblarea manuală, odată integrate într-un modul CCS, forma sa obișnuită și interfețele definite permit adaptarea la grade mai înalte de procese de asamblare automate, cum ar fi poziționarea și instalarea robotizate - esențiale pentru producția de stocare a energiei de mare volum.

4. Flexibilitate în căile tehnice:

Cable CCS este o ramură importantă în dezvoltarea tehnologiei CCS. Pe baza cerințelor de proiectare, poate fi, de asemenea, combinat cu alte căi tehnice, cum ar fi FPC sau PCBA (Printed Circuit Board Assembly) pentru a forma soluții integrate hibride, cum ar fi „Cable + Isolating Plate” sau „FPC + Vacuum Forming / Cable”, îndeplinind diverse cerințe de cost, performanță și spațiu pentru diferite aplicații de stocare a energiei.

Avantaje

1. Eficiență ridicată a producției și a asamblarii: Integrarea a zeci sau sute de puncte de asamblare împrăștiate în instalarea câtorva componente modulare simplifică semnificativ procesul de producție pentru acumulatorii mari de stocare a energiei.

2. Fiabilitatea conexiunii și calitatea consecventă: sudarea miezului și conexiunile în interiorul modulului sunt finalizate înainte de asamblarea finală, reducând operațiunile complexe din interiorul pachetului de baterii și scăzând rata generală de reluare a pachetului cauzată de sudarea sau asamblarea slabă la fața locului. Producția standardizată asigură consistența produsului în implementările de volum mare.

3. Structură ordonată și optimizare a spațiului: Designul integrat abordează probleme precum rutarea dezordonată a hamurilor tradiționale și potențiala interferență/uzură cu alte componente. Cablurile sunt bine fixate în suporturi de plastic, clarificând aspectul și îmbunătățind utilizarea spațiului intern al ambalajului și comoditatea întreținerii — critice pentru sistemele de stocare a energiei la scară largă care necesită întreținere periodică.

4. Costul și maturitatea lanțului de aprovizionare: Bazat pe procese bine stabilite de cablaje auto și industriale, lanțul de aprovizionare este matur, iar costurile materiilor prime sunt relativ transparente. Pentru proiectele de stocare a energiei care prioritizează bancabilitatea și tehnologia dovedită, aceasta reprezintă o alegere robustă și cu risc scăzut în comparație cu abordările mai noi bazate pe FPC.

5. Protecție și siguranță îmbunătățite: piesele structurale din plastic modulare oferă protecție izolată unificată și fixare mecanică pentru cabluri și puncte de conectare, îmbunătățind rezistența la vibrații și la impact și facilitând respectarea cerințelor stricte de siguranță, cum ar fi ignifuge (UL94 V-0) și izolarea la tensiune înaltă.

Aplicații

Acest produs reprezintă o cale de actualizare dovedită și fiabilă de la cablarea tradițională împrăștiată la soluții integrate în pachetele de baterii de stocare a energiei, aplicate în principal în:

1. Sisteme de stocare a energiei la scară de utilități: pentru instalații mari de baterii care necesită conexiuni robuste, reparabile, cu fiabilitate dovedită pe termen lung.

2. Stocarea de energie comercială și industrială (C&I): În cazul în care rentabilitatea și ușurința întreținerii sunt prioritare alături de performanța fiabilă.

3. Dulapuri de stocare a energiei rezidentiale: Aplicatii care beneficiaza de instalare simplificata si conexiuni care pot fi reparate pe teren.

Misiunea noastră

Înțelegem profund provocările de echilibrare între eficiență, fiabilitate și cost în industria de stocare a energiei. Soluția noastră Cable CCS, construită pe tehnologia matură a cablajului industrial și îmbunătățită prin integrare modulară, oferă o cale de produs robustă și dovedită pentru aplicațiile de stocare a energiei. Nu numai că furnizăm module de înaltă calitate, conforme cu standardele relevante din industrie, dar deținem și capacități de service aprofundate care includ proiectarea structurală, ingineria cablajului, integrarea automată a ansamblului și testarea și validarea cuprinzătoare. Ne angajăm să ajutăm clienții să transforme procesele complexe de asamblare a cablurilor, care necesită multă muncă, în instalații modulare raționalizate și fiabile — sporind semnificativ eficiența producției și fiabilitatea sistemului pe termen lung. Cu experiența noastră profundă atât în ​​aplicațiile de stocare a energiei auto, cât și în cele staționare, suntem partenerul dumneavoastră de încredere pentru proiectarea și fabricarea pachetelor de baterii, fie pentru proiecte pilot sau implementări la scară gigawați.

FAQ

1. Care sunt avantajele soluțiilor Chengshi Cable CCS?

Chengshi Cable CCS oferă un design modular flexibil, conductivitate ridicată, izolație fiabilă și producție rentabilă, asigurând performanță stabilă și instalare ușoară pentru aplicațiile ESS.

2. Puteți oferi soluții personalizate Cable CCS?

Da, în calitate de producător și furnizor din China, Chengshi oferă modele de cablu CCS complet personalizate, bazate pe tensiune, curent, aspect și cerințele proiectului.

3. Ce materiale sunt folosite în sistemele dumneavoastră Cable CCS?

Folosim conductori de cupru sau aluminiu de înaltă calitate, materiale de izolare de precizie și acoperiri durabile pentru a asigura siguranță, conductivitate și durată lungă de viață.

4. Ce aplicații sunt potrivite pentru Cable CCS?

Soluțiile noastre Cable CCS sunt utilizate pe scară largă în sistemele de stocare a energiei (ESS), pachetele de baterii cu litiu, stocarea energiei regenerabile și sistemele de alimentare industriale.

5. Cum asigurați calitatea produsului?

Chengshi urmează procese stricte de control al calității, inclusiv testarea electrică, verificarea izolației și testarea durabilității, pentru a îndeplini standardele internaționale.

6. Care este capacitatea dumneavoastră de producție și timpul de livrare?

Cu procese de producție mature și linii de producție scalabile, asigurăm aprovizionare stabilă și livrare rapidă pentru comenzile în vrac.
