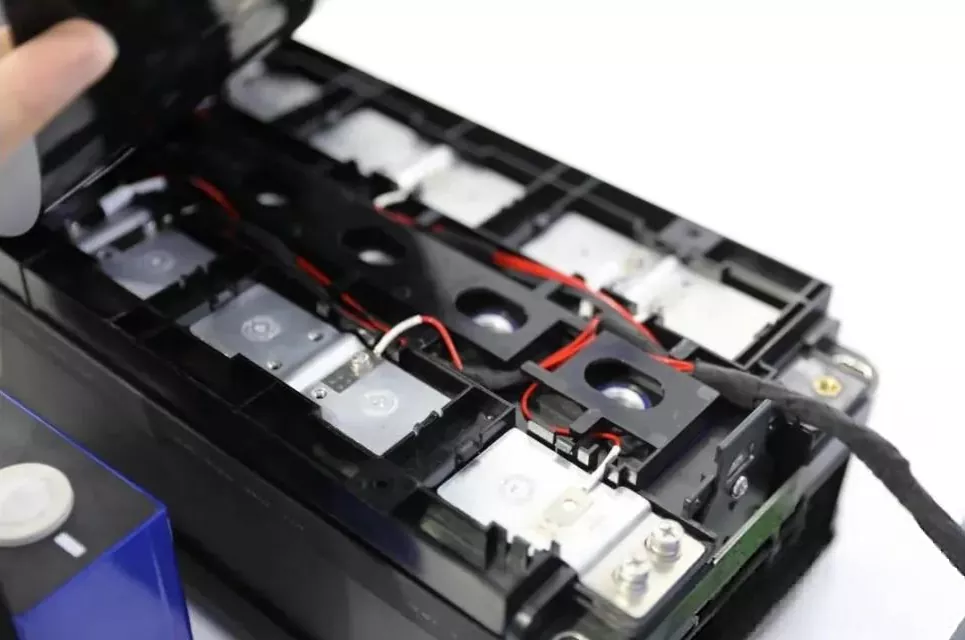

Cablu pachet baterie de alimentare-CCS

Honflex Electronics oferă Power Battery Pack Cable-CCS, care este o componentă de conexiune și gestionare a bateriei care integrează cablurile tradiționale (fire, terminale, conectori) cu bare colectoare, componente structurale din plastic, senzori de temperatură și alte elemente într-o singură unitate. Spre deosebire de CCS bazat pe FPC (circuit imprimat flexibil), acceptăm personalizarea. Prin design modular și integrat, am modernizat sistematic hamurile de detectare împrăștiate și dezordonate anterior. Este un modul de bază cheie pentru monitorizarea siguranței bateriei, evaluarea stării și optimizarea performanței.

Deoarece sudarea miezului și conexiunea în cadrul modulului au fost finalizate înainte de asamblarea finală, prin integrarea a zeci sau chiar sute de puncte de asamblare împrăștiate în mai multe componente modulare, procesul de producție a fost simplificat și rata de reluare din cauza sudării la fața locului sau a asamblarii defectuoase a fost redusă.

Designul structurii integrate a Power Battery Pack Cable-CCS rezolvă eficient problemele de cablare tradițională dezordonată și interferențe și uzură cu alte conducte. Prin fixarea îngrijită a firelor în suporturile din plastic, îmbunătățește utilizarea spațiului și, de asemenea, facilitează lucrările de întreținere ulterioare. În plus, pe baza procesului matur de cablare auto, lanțul de aprovizionare este matur, iar costurile materiilor prime sunt transparente, oferind o alegere ideală pentru producătorii care doresc o cale de actualizare stabilă, dar care nu doresc să treacă la noul proces FPC.

Componentele structurale modulare din plastic asigură o protecție unificată a izolației și o fixare mecanică a cablurilor și punctelor de conectare, îmbunătățind rezistența la vibrații și la impact a sistemului. Asigurarea sigurantei in exploatare

Structura si caracteristici:

Designul integrat modular integrează liniile de prelevare a tensiunii independente împrăștiate și liniile senzorilor de temperatură prin conectori și terminale într-un ansamblu ordonat cablaj, schimbând fundamental metoda tradițională de asamblare de „așezarea mai întâi a liniilor împrăștiate, apoi conectarea terminalelor” și creând unități funcționale standardizate.

2. Conexiunea dintre bara colectoare și bornele bateriei se realizează de obicei prin sudare cu laser. Această conexiune se realizează prin sertizare, sudură sau integrare în conector, asigurând stabilitatea generală a structurii și evitând slăbirea unui singur fir.

3. Upgrade de automatizare adaptivă. Cablajul tradițional cu linii libere se bazează pe asamblarea manuală, în timp ce Power Battery Pack Cable-CCS este integrat în modul. Forma sa regulată și interfețele clare îi permit să se adapteze la un grad mai ridicat de procese de asamblare automate.

4. În conformitate cu cerințele de proiectare ale clientului, poate fi combinat cu alte FPC sau PCBA (Printed Circuit Board Assembly) pentru a forma o soluție de integrare hibridă. Există scheme „cablaj + placă de izolare” sau „FPC + formare în vid/cablare”, care îndeplinesc diferite cerințe de cost, performanță și spațiu.

Parametrii

Aplicație

Pentru proiectele care sunt sensibile la costuri și tranzițiile proceselor, în special pentru pachetele de baterii cu sisteme mature de alimentare cu cabluri, prin efectuarea de modificări minime, eficiența și fiabilitatea pot fi îmbunătățite. Pentru modulele de baterii de dimensiuni medii și mari și sistemele de stocare a energiei, precum și pentru vehiculele comerciale și stocarea energiei, Power Battery Pack Cable-CCS poate servi ca parte a unei soluții CCS compozite de tip „cablare + FPC” sau „cablare + PCBA”, valorificând avantajele sale unice în transmisia de curent ridicat sau tipuri de conexiune specifice.

Angajamentul nostru

Suntem bine conștienți de provocările de echilibrare cu care se confruntă industria bateriilor electrice între eficiență, fiabilitate și cost. Bazat pe tehnologia matură de conectare electrică auto, este esențial. Valoarea pe care o oferim nu constă numai în furnizarea de module de înaltă calitate, care îndeplinesc standardele grupului, cum ar fi „Cerințe tehnice ale componentelor sistemului de conexiune a bateriei de energie nouă (CCS)”, ci și în a avea o capacitate cuprinzătoare de servicii care acoperă proiectarea structurală, procesul de cablare, integrarea automată a ansamblului și verificarea completă a testelor. Devenim un partener de încredere pentru dvs. pe calea de actualizare a designului și producției de acumulatori. Dacă doriți să aprofundați detaliile tehnice ale cablului CCS sau să le comparați cu alte căi tehnice, vă rugăm să nu ezitați să discutați problemele de cooperare în orice moment. Puteți contacta vicepreședintele Til Ding (Tel: +86 18750290300, e-mail:rding@hon-flex.com) sau managerul de afaceri Rick Wang (Tel:+86-15959382432, e-mail:yhwang@hon-flex.com), sau vizitați site-ul webpentru mai multe informații.
