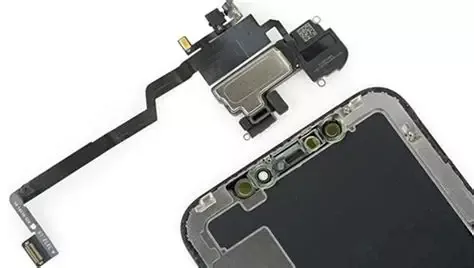

Adaptor cameră pentru telefon mobil PCB rigid-flex

Adaptorul pentru cameră pentru telefonul mobil PCB Rigid-Flex de la Honflex Electronics este o placă de circuit de înaltă performanță care combină straturi rigide și flexibile pentru a conecta modulele camerelor smartphone cu plăcile de bază. Designul său ultra-subțire asigură stabilitate mecanică, integritate excelentă a semnalului și disipare eficientă a căldurii.

Puncte cheie de vânzare

Senzori de imagine și suporturi pentru lentile integrate

Înălțime redusă a modulului camerei pentru telefoane mai subțiri

Calitatea și fiabilitatea imaginii îmbunătățite

Aplicații

Folosit în camerele smartphone-urilor, în special în modulele de înaltă rezoluție care necesită interconectare compactă, stabilă și cu semnal ridicat. Contactați Honflex pentru a procura PCB-uri adaptoare premium pentru dispozitivele dvs. mobile.

Specificatii tehnice:

Structura de bază

1. Adaptor pentru cameră pentru telefon mobil PCB-ul Rigid-Flex conectează placa rigidă a obiectivului, placa rigidă a conectorului, modulul lentile/senzor și placa principală. Circuitul central flexibil poate fi îndoit și conectat tridimensional în funcție de spațiul interior al telefonului mobil. Zonele rigide pot fi proiectate ca caneluri precise sau forme personalizate și încorporate direct în senzorul de imagine.

2. Cablajul piesei flexibile adoptă de obicei un model ondulat sau „8”. Nervurile de armare sunt stabilite sub punctele cheie de îndoire pentru a dispersa stresul. Marcajele integrate de aliniere de înaltă precizie asigură acuratețea asamblarii cu senzorul și motorul bobinei (VCM) și alte componente.

3. Pe partea din spate a zonei rigide corespunzătoare senzorului de imagine, vom instala o placă metalică foarte netedă pentru a îmbunătăți planeitatea nervurilor de armare, îmbunătățind astfel calitatea imaginii și permițând senzorului să disipeze rapid căldura.

FAQ

Î1: Cum să rezolvi problemele legate de spațiul intern limitat în telefoanele mobile și de aspectul modulelor cu mai multe camere?

R: Prin optimizarea spațiului, partea flexibilă cu îndoire liberă suportă cablarea stereoscopică 3D, adaptându-se la spațiul compact sau neregulat din interiorul telefonului. În amenajările complexe lângă modulele cu mai multe camere sau balamalele ecranului pliabil, este proiectată înălțimea axei Z.

Î2: Cum să asigurați calitatea semnalului atunci când vă confruntați cu transmisia de date de imagine de mare viteză, cum ar fi 4K/8K?

R: Prin utilizarea tehnologiei de cablare de înaltă densitate (cum ar fi cablarea perechilor diferențiale) combinată cu materiale cu pierderi dielectrice scăzute, PCB-ul adaptor de cameră pentru telefon mobil Rigid-Flex poate transmite fluxuri de date de mare viteză, suprimând atenuarea semnalului și interferența electromagnetică (EMI).

Î3: Caracteristicile fizice ale plăcii de circuite vor avea un impact asupra calității finale a imaginii?

R: Placa de circuit oferă o platformă de instalare rigidă și plată pentru senzorul de imagine și are o funcție auxiliară de disipare a căldurii. Reduce zgomotul imaginii, neclaritatea focalizării și alte probleme de imagine cauzate de deformarea sau supraîncălzirea substratului, care are un anumit impact și ajută la îmbunătățirea calității imaginii și a stabilității sistemului.

Î4: Este potrivit pentru producția automată la scară largă și ce ajutor oferă eficienței producției?

R: Acceptă asamblarea rapidă modulară, ca o subcomponentă foarte integrată, simplifică gestionarea lanțului de aprovizionare a modulului camerei și optimizează procesul general de asamblare.

În calitate de partener principal în domeniul imaginilor mobile, nu numai că producem adaptorul pentru cameră pentru telefonul mobil PCB Rigid-Flex, dar competitivitatea noastră de bază provine din acumularea noastră profundă în fabricarea de circuite de precizie, știința avansată a materialelor, simularea termică și analiza integrității semnalului (SI).

De la proiectarea conceptului până la livrarea în producție în masă, echipa noastră tehnică este implicată pe tot parcursul procesului de proiectare a ID-ului și de optimizare a arhitecturii stivei, asigurându-se că soluția personalizată poate satisface cerințele clientului. Prin tehnici inovatoare continue de inginerie de cercetare și dezvoltare, asistăm clienții să depășească limitele spațiale ale sistemelor de imagini mobile și să creeze o experiență de utilizare a fotografiei mai clară și mai stabilă.
