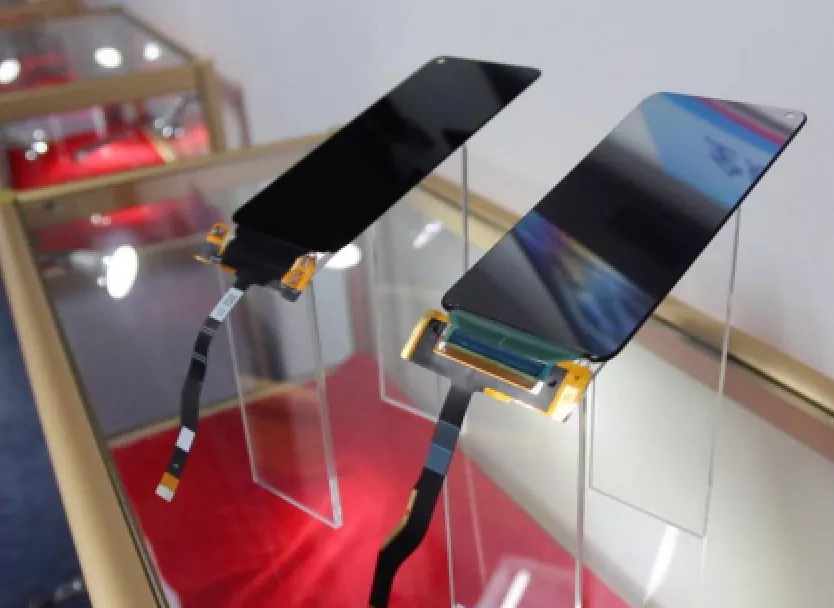

Modul de afișare pentru telefon mobil PCB rigid-flex

Modulul de afișare pentru telefonul mobil PCB Rigid-Flex este un purtător de interconectare critic, care permite o integrare ridicată, fiabilitate ridicată și pliabilitate în modulele moderne de afișare pentru smartphone-uri. Prin utilizarea unei structuri compozite în care zonele rigide asigură componentele, iar zona flexibilă este supusă unei îndoiri dinamice, asigură stabilitatea circuitului, integritatea semnalului și durabilitatea mecanică într-un spațiu limitat. Este un factor tehnologic de bază pentru dispozitive mai subțiri și mai ușoare.

Ce este un modul de afișare pentru telefonul mobil PCB rigid-flex?

Un modul de afișare pentru telefonul mobil PCB rigid-flex este o componentă electronică de bază folosită în smartphone-urile moderne pentru a conecta ecranul de afișare la placa de bază. Combină caracteristicile PCB-urilor rigide și ale PCB-urilor flexibile (FPC), permițând amenajări de circuite de înaltă densitate și pliere mecanică în constrângeri spațiale limitate.

Componente structurale

1. Secțiune rigidă (PCB rigid)

Oferă o structură de suport stabilă, găzduind cipuri critice, conectori și circuite integrate pentru drivere.

Asigură rezistența mecanică și fiabilitatea pe termen lung a modulului de afișare.

2. Secțiune flexibilă (PCB / FPC flexibil)

Flexibil și pliabil, folosit pentru a stabili conexiuni între ecranul de afișare și placa de bază în spații restrânse.

Acceptă configurații tridimensionale, reduce numărul de conectori și îmbunătățește integritatea semnalului.

3. Design Rigid-Flex

Integrează perfect secțiunile rigide și flexibile pe o singură placă.

Oferă o soluție de circuit care este simultan stabilă și flexibilă, facilitând proiectarea dispozitivelor ultra-subțiri.

Structura de bază și caracteristici:

1. Rutare 3D: Porțiunea flexibilă poate fi pliată sau îndoită ca hârtia, utilizând pe deplin spațiul vertical din interiorul telefonului pentru a plia componente precum driverul IC în partea din spate a ecranului, permițând astfel rame ultra-înguste sau chiar modele de ecran complet fără ramă. Acest lucru facilitează designul smartphone-ului ultra-subțire.

2. Placa rigidă flexibilă utilizată în modulele de afișare este o componentă cheie care conectează circuitul integrat al driverului de afișare la placa de bază. Combină capacitatea de îndoire a circuitelor flexibile cu stabilitatea plăcilor rigide, formând fundația pentru obținerea de rapoarte ridicate ecran-corp și design subțire și ușor.

Avantaje cheie de performanță:

1. Reducerea grosimii: elimină grosimea conectorilor și a straturilor de acoperire redundante ale plăcilor rigide, rezultând o structură generală mai subțire în comparație cu soluțiile discrete.

2. Integritate superioară a semnalului: Folosește tehnici de cablare de înaltă densitate (de exemplu, rutarea perechilor diferențiale) și materiale cu pierderi dielectrice scăzute pentru a transmite în mod stabil fluxuri de date de imagine de mare viteză (suportă video 4K/8K), suprimând eficient atenuarea semnalului și interferența electromagnetică, asigurând transmiterea fără pierderi, cu latență scăzută a datelor de imagine cu pixeli mari.

3. Imunitate la interferențe: În comparație cu cablurile lungi și flexibile, plăcile rigid-flex scurtează căile semnalelor și pot izola eficient interferențele electromagnetice prin turnarea cupru sau filmele de ecranare.

4. Integritate structurală: Interconexiunile dintre secțiunile rigide și flexibile sunt formate prin depunere chimică internă și placare, mai degrabă decât prin îmbinări de lipit. Acest lucru face ca rezistența la îndoire la joncțiune să fie mult superioară soluțiilor tradiționale „FPC + conector” sau „FPC lipit pe placă rigidă”.

5. Rezistență ridicată la șocuri: Structura integrată minimizează riscul defecțiunii îmbinării de lipit, asigurând o transmisie stabilă a semnalului chiar și în timpul căderilor sau vibrațiilor.

6. Suportă îndoire dinamică: În telefoanele pliabile, poate rezista la peste 400.000 de îndoiri repetate, menținând în același timp performanța electrică.

Parametrii tehnici cheie:

1. Parametri structurali:

Număr de straturi și structură: de obicei 4-6 straturi, folosind construcția „rigid-flex”.

Grosime: zonă flexibilă de obicei 0,1-0,2 mm pentru o subțire extremă; grosimea zonei rigide proiectată în conformitate cu cerințele de montare și rutare a componentelor.

Raza minimă de îndoire: poate fi mai mică de 0,5 mm, potrivită pentru spații de îndoire înguste.

2. Performanță electrică:

Lățimea/Spațiul liniei:可达 40μm - 50μm, îndeplinind cerințele de transmisie a semnalului de înaltă densitate.

Controlul impedanței: control strict al impedanței (de exemplu, 100Ω ±10%) pentru semnale diferențiale de mare viteză (de exemplu, MIPI DSI).

Lățimea de bandă de transmisie: acceptă transmisia de date de mare viteză de câțiva Gbps pe canal, îndeplinind cerințele de afișare de înaltă rezoluție și de înaltă rată a cadrelor.

3. Materiale și fiabilitate:

Substratul: Secțiunea flexibilă poate folosi poliimidă (PI) sau polimer cu cristale lichide (LCP) de performanță mai mare, acesta din urmă oferind avantaje în ceea ce privește ultrasubțire, pierderi reduse și rezistență la încovoiere.

Rezistenta la incovoiere: Cerinta dinamica de viata la incovoiere >400.000 de cicluri.

Temperatura de funcționare: -30°C până la +85°C, îndeplinind cerințele stricte de mediu de utilizare ale electronicelor de larg consum.。

Scenarii de aplicare

Acest produs este soluția de bază de interconectare și asistență pentru sistemele moderne de afișare a smartphone-urilor, care servește în principal ecrane de telefoane de ultimă generație (de obicei sub 6,7 inchi), permițând stivuirea compactă și transmiterea semnalului de înaltă calitate.

Propunerea noastră de valoare

Suntem specializați în furnizarea de soluții de placă rigidă flexibilă de vârf pentru interconectarea afișajelor în sectorul telefoanelor mobile. Oferim nu numai produse standardizate de înaltă fiabilitate, ci și capabilități puternice în proiectarea colaborativă, optimizarea simulării și dezvoltarea personalizată. Susținuți de o experiență profundă în procesarea de circuite de precizie, știința materialelor, simularea termică și analiza integrității semnalului, colaborăm strâns cu clienții pentru a oferi asistență completă a procesului - de la proiectarea conceptului la producția de masă - adaptată la design-uri specifice de identificare, arhitecturi de stivuire și obiective de performanță a afișajului. Ne angajăm să valorificăm inginerie inovatoare pentru a ajuta clienții să depășească limitele spațiului și performanței în sistemele de afișare pentru smartphone-uri, creând experiențe vizuale mai clare și mai stabile, făcându-ne partenerul tău de încredere pentru componentele principale.
