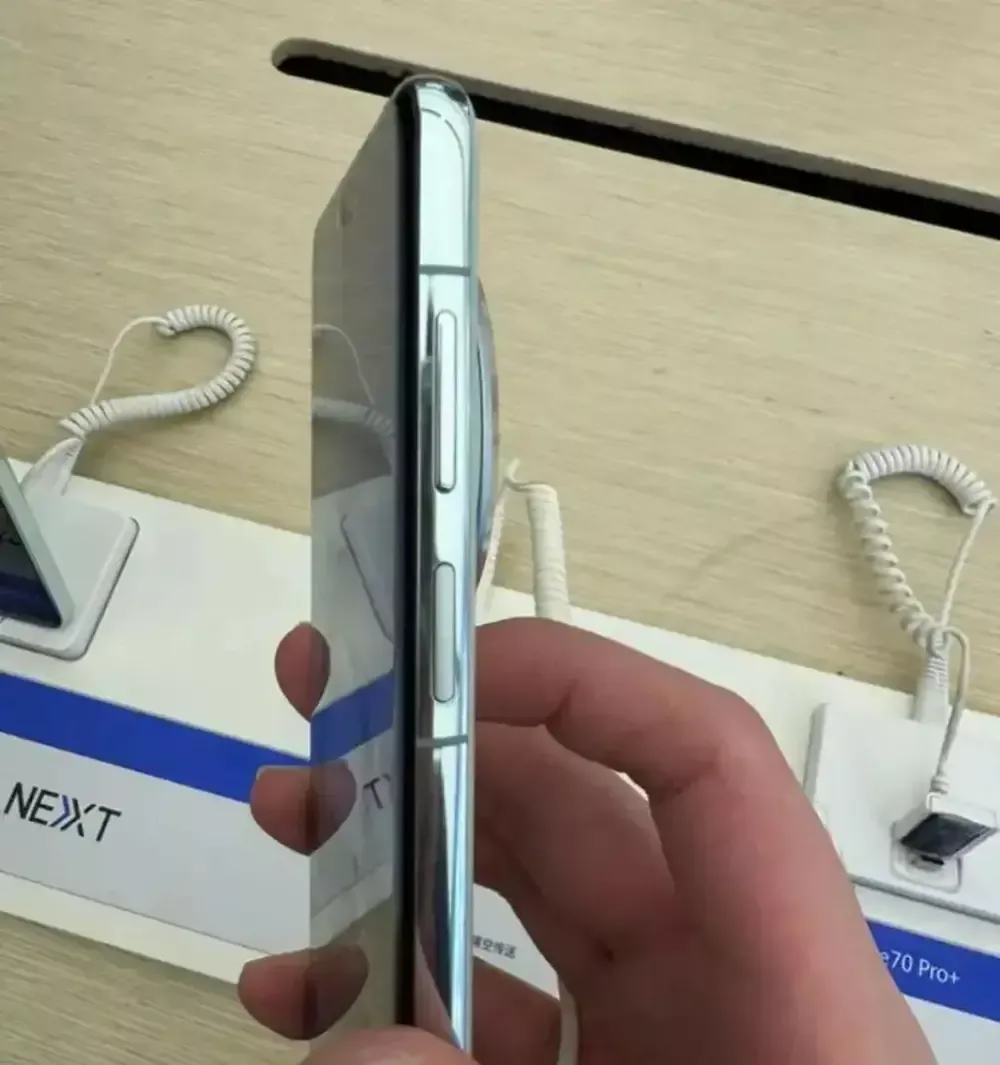

Senzor cheie laterală pentru telefonul mobil PCB rigid-flex

Senzorul de cheie laterală pentru telefon mobil Honflex PCB rigid-flex este o soluție electronică avansată care combină tastele laterale mecanice tradiționale cu tehnologiile PCB rigid-flex și FPC de ultimă oră. Proiectat pentru producătorii și cumpărătorii de smartphone-uri, acesta acceptă detectarea presiunii, feedback-ul haptic și recunoașterea amprentelor. Această componentă de bază permite modele ultra-subțiri, ușoare, impermeabile și rezistente la praf, asigurând în același timp o estetică perfectă și o fiabilitate ridicată pentru dispozitivele mobile moderne.

Structura de bază și caracteristici:

Zona rigidă: Proiectat pentru montarea cipurilor esențiale pentru senzori (de exemplu, circuite integrate de detectare a presiunii), circuite de control, conectori și alte componente care necesită un suport mecanic stabil.

Zona Flex: Acționează ca o punte care conectează zona cheii laterale de placa de bază, capabilă să se îndoaie. Mai important, această zonă în sine poate fi proiectată ca o zonă de detectare flexibilă care detectează direct presiunea.

Zona de rigidizare/buton: în locațiile care necesită contact extern, de obicei sunt plasate foi de oțel inoxidabil sau rigidizările FR4. Acestea transmit presiunea degetelor, oferă suport fizic clar și previn deteriorarea plăcii de circuit.

Avantaje cheie de performanță:

Sensibilitate ridicată și atingere 3D: utilizează circuite de detecție capacitive proiectate cu precizie care sprijină detectarea presiunii și recunoașterea gesturilor. Utilizatorii pot efectua acțiuni precum reglarea volumului sau pornirea/oprirea pur și simplu atingând anumite zone din mijlocul cadrului telefonului, oferind o experiență tactilă modernă.

Subțire și flexibilitate extreme: Grosimea secțiunii flexibile poate fi controlată până la 0,1 mm, conformându-se perfect cu contururile curbe ale cadrului central al telefonului. Secțiunile rigide găzduiesc circuite integrate de driver și componente pasive, realizând o integrare ridicată și economisind spațiu intern.

Fiabilitate ridicată și etanșare: Bazat pe un design fără deschideri mecanice, combinat cu tehnologia de ecranare EMI și straturi de acoperire impermeabile, zona cheii laterale atinge gradul de impermeabilitate IP68. Acest design previne eficient declanșarea falsă și interferența semnalului, îmbunătățind integritatea structurală generală a telefonului.

Parametrii tehnici cheie:

Structura produsului: 1+N+1 sau 2+N+2 construcție rigid-flex

Grosimea plăcii: Zona Flex: 0,12 mm ± 0,02 mm; Zona rigidă: 0,3 mm - 0,6 mm

Lățimea/Spațiul minim de linie: 0,05 mm / 0,05 mm

Tip senzor: Sensare capacitivă de capacitate reciprocă / autocapacitantă

Temperatura de funcționare: -40°C până la +85°C

Scenarii de aplicare

Acest produs este potrivit în primul rând pentru butoanele laterale de pornire, butoanele de volum și butoanele de umăr pentru jocuri din smartphone-urile emblematice, telefoanele robuste și telefoanele pliabile.

Propunerea noastră de valoare

Suntem specializați în furnizarea de soluții de placă rigidă flexibilă de vârf pentru aplicații mobile de detectare a tastelor laterale. Oferim nu numai produse standardizate de înaltă fiabilitate, ci și capabilități puternice în proiectarea colaborativă, optimizarea simulării și dezvoltarea personalizată. Susținuți de o experiență profundă în procesarea de precizie a circuitelor, știința materialelor și analiza integrității semnalului, colaborăm îndeaproape cu clienții pentru a oferi asistență completă a procesului - de la proiectarea conceptului până la producția de masă - adaptată la proiecte specifice de identificare și arhitecturi de stivuire. Ne angajăm să valorificăm inginerie inovatoare pentru a ajuta clienții să depășească limitele spațiului și performanța smartphone-urilor, făcându-ne partenerul tău de încredere pentru componentele principale.

FAQ

1. Ce este un PCB Rigid-Flex cu senzor de cheie laterală pentru telefon mobil Honflex?

Este un PCB ultra-subțire, de înaltă precizie, care combină circuite rigide și flexibile, înlocuind cheile laterale mecanice cu funcții sensibile la presiune, haptic și impermeabile.

2. Ce caracteristici oferă?

Plăcile Honflex oferă modele ușoare, fără sudură, rezistente la praf și la apă, cu fiabilitate ridicată și senzor opțional de amprentă.

3. Cine îl poate folosi?

Producători de smartphone-uri, ODM și furnizori de componente care caută soluții de cheie laterale durabile și precise.

4. Este disponibilă personalizarea?

Da, Honflex acceptă modele personalizate pentru dimensiune, formă, funcție de senzor și integrare cu dispozitivele mobile.

5. De ce să alegeți Honflex?

Cu expertiză în proiectarea de înaltă densitate, precizie la nivel de microni și co-simulare termică-mecanic-electrică, Honflex asigură o integritate ridicată a semnalului și o calitate globală a mărcii.
